Как исправить нерабочий вентилятор печки ВАЗ-2110

04.03.2017

Система отопления ВАЗ-2110 не будет нормально функционировать без вентилятора или моторчика, который отвечает за циркулирование воздуха в салоне. Если вентилятор печки ВАЗ-2110 перестал работать, то эту проблему необходимо устранить как можно вентилятор ваз 2110 ремонт своими руками быстрее.

Система отопления ВАЗ-2110

Выявляем причину поломки

Для начала необходимо разобраться с причиной, по которой не работает вентилятор печки. Их может быть несколько.

  1. Неисправность предохранителя является самой банальной, простой и наиболее распространённой причиной того, что моторчик не крутит. С одной стороны, замена предохранителя не является большой и сложной проблемой, с которой легко будет справиться даже новичку. Но с другой стороны, необходимо будет найти причину, по которой предохранитель пришёл в негодность. А для этого потребуется исследовать электрическую цепь, которая обеспечивает нормальную работу системы отопления, на предмет наличия короткого замыкания. Раз уж мы заговорили о предохранителях, то нелишним будет знать, что работа печки на ВАЗ-2110 зависит от предохранителя F7 с силой тока 30 ампер. Также от работы этого предохранителя зависит подсветка бардачка, функционирование прикуривателя, электрического моторчика с омывателя фар и обогрев заднего стекла. Если в электроцепи системы отопления не будет найдено короткое замыкание, то причину необходимо будет искать по всей проводке.
  2. Проблемы с контактами, которые располагаются внутри монтажного блока, являются распространённой причиной неработающего моторчика печки ВАЗ. Для выявления этой проблемы можно при работающем автомобиле пошевелить колодку с закреплёнными жгутами. Если вентилятор отопителя ВАЗ-2110 начал работать, то необходимо снимать колодку и зачищать контакты.
Проблема с контактами внутри монтажного блока — распространённая причина неработающего вентилятора
  1. Залитое реле также может быть одной из причин, по которой не работает вентилятор отопителя. Диагностировать эту проблему очень просто: вентилятор будет включаться только после хорошего прогрева автомобиля. В этом случае потребуется заменить реле, которое скрывается за приборной панелью.
  2. Работа электродвигателя отопителя может осуществляться только при активации третьей скорости. Такая ситуация объясняется характером подачи тока к вентилятору: на 1 и 2 скорости этот ремонт процесс реализуется посредством резистора, а на 3 скорости — напрямую. Следовательно, если отопление не работает на первых двух скоростях, то причина скрывается именно в резисторе, который подлежит замене.
  3. Неисправность переключателя можно выявить следующим образом: сняв центральную консоль, заводим автомобиль, берём габаритную 12-вольтовую лампочку с припаянными проводами, замыкаем от неё минусовой провод на кузов и прикасаемся вторым проводом к 1, 2 и 3 контактам на добавочном резисторе. Горение лампочки свидетельствует про исправность переключателя. Но если лампочка не загорается, то потребуется соединить провод от лампочки с плюсовой клеммой на переключателе. При отсутствии на лампочке свечения можно говорить про обрыв электроцепи или неисправный предохранитель.
Поломка электромотора вентилятора также может быть причиной
  1. Неисправность электромотора вентилятора — это последняя причина, которая может привести к неработающему вентилятору. Здесь можно рассматривать три основные причины, для устранения которых может потребоваться замена мотора, чистка контактов и замена щёток.

Замена вентилятора

Если проблема всё-таки заключается в самом вентиляторе, то его лучше всего будет заменить на новый. Ремонт вентилятора печки, конечно, может быть выполнен, но это может быть, например, замена щёток. Выполнять более глобальный ремонт просто не имеет смысла, поскольку на длительную службу такой детали надеяться не приходится. Замена вентилятора печки ВАЗ-2110 требует выбора новой детали. Здесь есть два варианта: найти деталь старого образца или купить новую запчасть. Второй вариант более приемлем и доступен.

Процесс замены не так сложен, как может показаться. Достаточно уметь работать со стандартными инструментами, располагать свободным временем и иметь желание поковыряться в родной машинке. Чтобы поменять неисправный вентилятор, необходимо следовать следующему плану работ:

  1. Открываем капот и снимаем аккумуляторную минусовую клемму.
  2. Снимаем стеклоочистители путём поддевания и демонтажа резиновых колпачков. При помощи ключа на 10 откручиваем гайки и снимаем щётки.
  3. При помощи шлицевой отвёртки поддеваем декоративные заглушки, откручиваем винты на жабо и гайки на краях. Теперь можем снять жабо.
  4. Под резиновым уплотнителем можно найти саморезы, которые держат щиток с моторного отсека. Откручиваем их также.
  5. Демонтируем шланг, через который осуществляется подача омывающей жидкости на форсунки.
Процесс замены вентилятора не так сложен, как кажется
  1. На правом щитке моторного отсека на нижней стороне имеется две гайки, под которые подходит торцовый ключ на 10. К ним сложно добраться, но откручивать их можно не до конца, поскольку благодаря нескольким поворотам, щиток легко снимется.
  2. Со шланга, который соединяется с вакуумным усилителем тормозной системы, необходимо заранее снять хомуты.
  3. На крышке салонного фильтра находится четыре самореза, после откручивания которых легко можно его снять.
  4. Уже на этом этапе виднеются очертания мотора печки. Но ещё потребуется отсоединить колодку на двигателе отопительной системы и на резисторе.
  5. После проделанной работы появляется возможность демонтировать левую часть печки вместе с моторчиком.
  6. На место испорченного элемента устанавливается новая деталь, а сборка осуществляется в обратном порядке.

Если ранее вам не приходилось снимать вентилятор отопительной системы, то этот процесс может занять несколько часов. Зато в дальнейшем любая проблема с системой отопления может быть устранена намного быстрее. Даже если в процессе работы у вас что-то не получается, не нужно переставать добиваться положительного результата. Со временем обязательно всё получится.

remam.ru

Замена вентилятора на печке ваз 2110 своими силами

Вентилятор печки

Распространённой «болезнью» многих машин является неисправность мотора отопителя. В этом случае причина может заключаться во многих нюансах, возможно, износились щетки коллектора или щетки максимально «прогрызают» медные ламели этого коллектора. В результате он просто перестаёт работать и замена вентилятора на печке ваз 2110 становится необходимостью. На ваз 2110 замена вентилятора печки может быть проведена своими руками и об этом будет сказано в нижеприведенной инструкции.

Подготовка и замена вентилятора

Замена вентилятора в печке ваз 2110

В редких случаях данная проблема может заключаться в подшипниках скольжения (латунных втулках), которые посвистывают и поскрипывают. Выходом в сложившейся ситуации будет обычная смазка, но, исходя из практики, это эффект задерживается ненадолго.

Примечание! Для выполнения любых ремонтных работ автомобиль нужно предварительно подготовить. Сначала открывают капот и отсоединяют «-» клемму от АКБ.

Теперь обратим внимание непосредственно на порядок дальнейших действий:

  • С проводов дворников(см.Ремонт дворников своими силами) снимают резиновые колпачки. Выполнить подобные действия можно при помощи ключа 10-го размера, откручиваются две гайки, фиксирующие щетки стеклоочистителя.
  • При поддевании декоративных заглушек с помощью шлицевой отвертки откручивают 4 крепёжных винта жабо.
  • Торцевым ключом 10-го размера отворачивают две крепёжные гайки жабо, расположенные по краям.

Ваз 2110 замена вентилятора печка

  • Демонтируется уплотнитель из резины, и откручиваются саморезы. Это же касается и креплений щитка моторного отсека.
  • Резиновый шланг для подведения жидкости с омывателя на форсунки(см.Замена форсунок омывателя, обслуживание и регулировка) также открепляется.
  • Теперь пришло время извлечь правый щиток моторного отсека, который снизу закрепляется двумя гайками 10-го размера. Для их откручивания понадобится торцевой ключ.

Примечание! Не нужно отворачивать гайки полностью, щит и так без труда достаётся.

  • Заранее сняв хомуты со шланга усилителя тормозов, демонтируется щиток.
  • Далее отворачиваются четыре самореза с крышки фильтра печки, после чего она легко снимается.

Замена вентилятора печки в ваз 2110

  • Отсоединяется колодка вентилятора печки и колодка резистора.
  • Отворачиваются 3 самореза.
  • Достаётся левая часть отопителя с его мотором.
  • На печку ставится новый двигатель.

Как гласит каждая инструкция, всё монтируется в обратном порядке.

Замена вентилятора печки ваз 2110

Если замена вентилятора выполняется первый раз, потребуется как минимум два с половиной часа.

Замена печки вентилятора ваз 2110

Зимой приходится намного чаще включать вентилятор печки, поскольку сразу запотевают стёкла. Помимо этого через радиатор отопления можно быстро прогреть воздух внутри салона.

Что именно раздражает водителя

Конечно, просто раздражающий шум вытерпеть можно, но если появляется истошный визг, сразу хочется что-то предпринять. Итак, обратим внимание на то, каким образом можно снизить шум печки на машине ВАЗ 2110.

Заменить вентилятор печки ваз 2110 можно по этой схеме

Сначала требуется разобраться, по каким причинам слышится этот шум. Зачастую такое явление наблюдается при отстёгнутой нижней части корпуса, которая должна фиксироваться при помощи крючков (застёжек). Если же проблема заключается только в этой ситуации, её можно решить путём возвращения крючков на своё место. К распространённым случаям также можно отнести поломку выступов, держащих фиксатор. В подобной ситуации придётся купить новый корпус печки. Помимо этого нужно отметить, что вентилятор может шуметь или визжать через неравномерные коэффициенты расширения вала. В большей степени визг появляется при достаточно низкой температуре или по причине длительного использования (износа). Для решения этой проблемы придётся сменить либо весь электродвигатель, либо его втулки, которые по окончанию процесса замены обрабатываются райбером. В некоторых случаях визг издаётся текстолитовыми шайбами, которые устраняют осевой люфт. Эти шайбы размещаются с двух сторон вала электрического двигателя.

Обратим внимание на методы борьбы с такой проблемой:

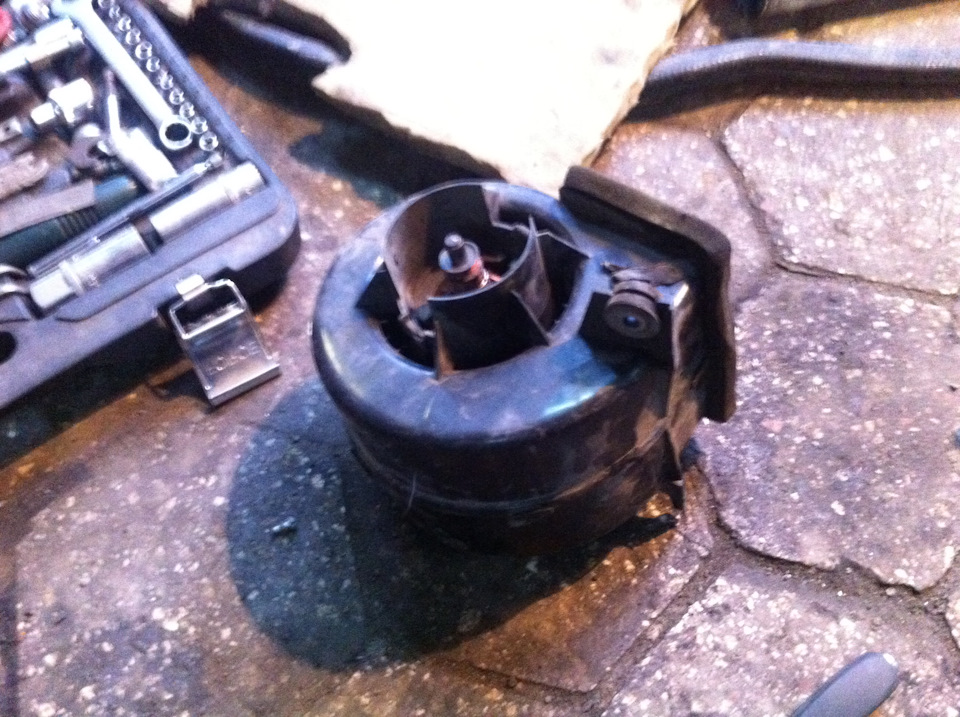

Демонтированный вентилятор отопителя ваз

  • Первым делом нужно демонтировать вентилятор и почистить его от пыли и загрязнений.

Примечание! Так как работы связанны с электросетью машины, требуется отключить массу перед началом ремонта.

  • Естественно, основной задачей считается избавление от осевого люфта вентилятора. Это можно выполнить при использовании шайбы, изготовленной из фторопласта или похожего материал.

Примечание. Нужно обязательно придерживаться такого условия: между материалами должно обеспечиваться минимальное трение. Желательно смазать подшипник специальной густой смазкой, не оказывающей реакции на воздействие температуры. К примеру, неплохим вариантом будет смазка типа «МС- 1000».

  • Нужно будет разобрать электродвигатель вентилятора. Далее изготавливают необходимое число шайб и смазывают их. После таких манипуляций электрический двигатель собирается в противоположном порядке.

Среди мастеров существует ещё один вариант устранения шума, при котором используется моторное масло. Конечно, это хорошо, но ненадолго, поскольку это масло имеет жидкую консистенцию, поэтому быстро вытекает и высыхает. Если же смазать детали вязким и густым составом, дело будет обстоять по-другому, вентилятор будет работать более эффективно, при этом низкие температуры не будут вызывать никакого визга.

Устраняем шум вентилятора

Если отопитель плохо функционирует, причина зачастую заключается в электродвигателе печки. В некоторых ситуациях её можно отремонтировать, посмотрев видео и фото, своими руками, но не всегда есть на это время или возможности, тогда единственным выходом будет не инструкция по ремонту, а замена нового устройства. На СТО трудно проконтролировать установку вентилятора, таким образом, больше денег платиться именно за работу, а не за качество устройства. Поэтому есть большой риск повторения проблемы через короткий промежуток времени. Так как это не сложный процесс, предлагается провести его самостоятельно, затрачивая средства только на покупку заменяемого изделия. Цена сравнительно качественного и надёжного вентилятора будет примерно 1200 рублей.

Сегодня есть возможность посмотреть наглядные примеры и пошаговую инструкцию.

MasteraVaza.ru

Ваз 2110 замена моторчика печки

Главная » Ремонт ВАЗ » Ваз 2110 замена моторчика печки

Достаточно часто требуется замена вентилятора печки на ВАЗ 2110 и 2112. Связано это с низкой надежностью этого элемента конструкции. На всех отечественных автомобилях стоят печки, которые достаточно быстро выходят из строя, «десятое» семейство АвтоВАЗа не стало нарушать эту странную традицию. Отказ этого элемента конструкции обычно происходит достаточно неожиданно. Зачастую, водитель обнаруживает неисправность поздней осенью или зимой, когда ездить без печки уже не получится. Чтобы не посещать из-за этого сервис, автолюбителю не лишним будет знать, как правильно поменять этот элемент отопителя. Это позволит вам сэкономить время и деньги.Замена вентилятора печки на ВАЗ 2110 и 2112 производится в случае отказа данного элемента отопителя. Чтобы понять, почему это происходит, давайте рассмотрим конструкцию этого прибора. По сути, вентилятор состоит из электродвигателя и крыльчатки. Мотор имеет 2 скорости, это позволяет управлять им наиболее эффективно. Располагается вентилятор за радиатором печки. Основной функцией является создание потока воздуха, который проходя через радиатор, нагревается и попадает в салон, обогревая его.Причины для замены. Вентилятор может выходить из строя по разным причинам. Чаще всего, он начинает выть. В таком случае, проблема заключается в неисправности подшипника. Если не принять меры, то через некоторое время двигатель просто заклинит. Также может сгореть электродвигатель. В любом случае, вам потребуется поставить новый вентилятор. Ремонтировать его просто не имеет смысла. Это достаточно трудоемко. При этом, надежность детали после такого ремонта не слишком высока.ЗаменаПеред началом работы приготовьте инструмент. Потребуется стандартный набор ключей, а также несколько отверток. Обязательно нужно снять минусовую клемму с аккумулятора, это позволит избежать замыкания. Производится замена в следующем порядке:
  • Снимаются дворники. Для этого с них снимается защитный колпачок, после чего ключом на 10 откручиваются гайки крепления щеток;
  • Снимаются декоративные заглушки. Это позволяет получить доступ к винтам, крепящим жабо;
  • Открутив винты, выкручивают 2 гайки, дополнительно крепящих жабо. Находятся они по краям;
  • Потребуется снять уплотнитель. Он крепится на саморезах;
  • Снимаются крепления щитка моторного отсека;
  • Демонтируем шланги омывателя лобового стекла;
  • Следующим этапом является снятие правого щитка моторного отсека. Для этого вам потребуется торцовый ключ на 10. Нужно будет открутить 2 гайки. Не обязательно скручивать их полностью, снять щиток можно и так;
  • Снимаем хомуты со шланга вакуумного усилителя тормозов, после чего просто вытаскиваем щиток;
  • Демонтируем пластиковую крышку печки. Для этого выкручиваем 4 самореза, и вытаскиваем его;
  • Отсоединяем колодки с вентилятора и резистора;
  • Выкручиваем 3 самореза, после можно вытащить левую сторону печки вместе с мотором;
  • Снимаем с кожуха мотор, он крепится на защелках.
Остается закрепить на кожухе новый вентилятор, и произвести обратную сборку. Обратите внимание, что при установке мотора с части кожуха печки, можно поставить его не совсем ровно. Обязательно проверьте этот момент, иначе противный дребезжащий звук при работе печки, вам гарантирован. Остальные снятые детали устанавливаются в обратном порядке.Небольшие доработкиВ зимнее время автолюбителям часто приходится ездить со включенной печкой. Иначе, в салоне будет достаточно холодно, да и стекла имеют свойство запотевать. При этом, многих автолюбителей может раздражать дребезжащий звук при работающей печке, особенно хорошо слышимый на максимальном режиме работы печки. Проблема тут в нижней панели корпуса отопителя. Она крепится на своеобразных крючочках. Это с одной стороны упрощает демонтаж в случае необходимости, с другой стороны, эти крепления довольно легко отстегиваются. Вот после этого панель начинает вибрировать, вызывая неприятные звуки. Для устранения, достаточно просто закрепить крючки на место. Иногда они просто отламываются. В таком случае, единственным вариантом будет замена печки в сборе.Если печка плохо греет, то имеет смысл проверить, как прогревается радиатор. Необходимо снять дефлектор, делается это с помощью шлицевой отвертки. После чего, заводят мотор, и дают ему прогреться. За это время радиатор должен достаточно хорошо нагреться. Если этого не произошло, то проверьте работоспособность крана отопителя. Также причина может быть в засоре самого радиатора. Его необходимо снять и промыть. Для этого неплохо использовать крепкий раствор лимонной кислоты.Если у вас автомобиль до 2006 года выпуска, то имеет смысл установить на него предпусковой обогреватель. Это позволит достаточно быстро разогревать салон в зимнее время. Проблем с установкой не возникнет, только потребуется приобрести обогреватель, предназначающийся для инжекторной «десятки». Заключение. Вентилятор печки в отечественных автомобилях не слишком надежен. Именно поэтому, так часто можно услышать вопрос, как производится замена вентилятора печки на ВАЗ 2110 и 2112. На самом деле работа это не сложная, но из-за большого числа мелких деталей, которые необходимо снять, замена может затянуться на несколько часов. При этом, следует быть достаточно аккуратным, в связи с обилием пластиковых деталей.

AutoFlit.ru

Замена радиатора отопителя ВАЗ 2110

Одной из причин замены радиатора печки на ВАЗ 2110 является протекание тосола. Обычно выбегает тосол из радиатора отопителя или из-за непрочного крепления шлангов. Т.к. без разборки моторного щита причину утечки тосола не определить, поэтому лучше сразу заменить радиатор отопителя на новый. Процесс снятия и замены радиатора можно проследить в документации из книжки по ремонту ВАЗ 2110. Сразу замечу, что для замены радиатора печки снимать панель в салоне не нужно, вся процедура по замене проходит исключительно под капотом. Отопители ВАЗ 2110 различают:
  1. Отопитель старого образца (до сен.2003г)
  2. Отопитель нового образца (после сен.2003г)
Процедура замены радиатора печки старого и нового образцов будет различаться не значительно, но все равно расскажу отдельно.Итак, покупаем все необходимое для замены радиатора (хомутов понадобится не меньше 4шт) и взять короткую крестовую отвертку с пинцетом (они помогут при установке труднодоступных защелок). Важно выбрать хороший радиатор отопителя!Сливаем тосол:
  1. Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).
  2. А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола. Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:
Дальше в зависимости от отопителя процедура замены несколько отличается:
Замена радиатора печки старого образца
Снимаем резиновый уплотнитель ветровой накладки (жабо) и само жабо. Откручиваем винт крепления жабо (он под главным тормозным цилиндром) Откручиваем 4-е винта верхнего крепления правой части жабо Отцепляем на жабо 2 хомута для крепления шлангов и проводов. Отсоединяем минусовой провод вентилятора от кузова и плюсовую клемму.

xn--2111-43da1a8c.xn--p1ai

Взаимозаменяемость моторедукторов заслонки отопителя ВАЗ 2110

Моторедуктор отопителя (ММР) на основании сигналов блока управления печкой управляет открытием/закрытием заслонки, после чего температура воздуха поступающего в салон меняется на более горячий/холодный. В зависимости от года выпуска ВАЗ десятого семейства (переломный 2003 год) ММР может отличаться. А Вы знаете, можно ли заменить моторедуктор печки старого образца на нового? Возникает вопрос, зачем устанавливать ММР нового образца (н/о) вместо старого (с/о)? Во-первых, найти деталь с/о становится все сложнее. А во-вторых, цена моторедуктора печки старого образца примерно в 2 раза дороже (800р. против 450р.). На фото показаны моторедукторы заслонки печки ВАЗ 2110 (каталожный номер с/о: 2110-8127200-01 и 2110-8127200-02, а н/о 2110-8127200-11 и 21100-8127200-12):Вообще, если посмотреть на отопитель старого образца, то становится не понятным, почему завод изготовитель сразу не стал устанавливать ММР н/о, ведь для этого уже есть все необходимое. АвтоВАЗ простых путей не ищет и стал использовать ММР с/о вместе с промежуточными рычагами.Порядок замены ММР описан в этой статье.Впечатления исключительно положительные, при повороте задатчика температуры заслонка с одного раза занимает нужное положение, а в режиме "А" автоматически регулируется. Как показывает практика, менять подключение блока САУО не нужно, все работает идеально, но если возникнут трудности можно попробовать схему из статьи по замене отопителя с/о на н/о.

xn--2111-43da1a8c.xn--p1ai

Ремонт вентилятора печки ВАЗ своими руками

Перестал работать вентилятор печки? Первым делом стоит определить причину неисправности, она может быть в перегоревшем предохранителе, дополнительном резисторе, блоке управления отопителем или самом вентиляторе. Убедитесь, что крыльчатка электродвигателя свободно вращается, после этого подайте напряжение от АКБ. Если такая проверка вентилятора печки показала его неработоспособность, приступаем к ремонту.

Как снять и разобрать вентилятор печки ВАЗ

Порядок снятия:
  1. Снять жабо;
  2. Отсоединить плюсовой провод и провод массы, вывернув гайку;
  3. Отстегнуть четыре скобы корпуса отопителя;
  4. Снять вентилятор печки.
Порядок разборки:
  1. Снять две пружинные скобы крепления опоры вентилятора, поддев отверткой;
  2. Снять опору с электродвигателя;
  3. Вывернуть два винта крепления щеткодержателя;
  4. Снять щеткодержатель.

Ремонт вентилятора отопителя ВАЗ

Найти ремкомплект для вентилятора вряд ли получится, проще найти необходимые части самостоятельно:
  1. Щетки взять от генератора ВАЗ 2108 без регулятора напряжения или классики, цена 50 р;
  2. Два 609 подшипника, стоимость около 50 рублей.
Вентилятор отопителя различных моделей ВАЗ имеет схожую конструкцию, поэтому инструкция однотипная. Аккуратно выбиваем молотком ротор двигателя и очищаем внутренности от грязи. Царапины, риски, подгорелые места или грязь на коллекторе удаляем мелкой шкуркой.При необходимости меняем подшипник вентилятора, такая доработка позволит сделать вентилятор печки тише. Выколачивать его надо аккуратно, чтобы не повредить крышку, которая легко деформируется. Снизу подшипник держит пластина, которую следует отогнуть. Новый подшипник предварительно разбираем и добавляем смазки (например, литол24). Забиваем подшипник на место и подгибаем пластину для его фиксации.Осталось заменить щетки. Если новые щетки слишком большие, их можно подточить до необходимых размеров напильником или наждачной бумагой. Затем впаиваем щетки к старым проводам и обратная установка. Замена щеток электродвигателя также показана на видео:: Самостоятельный ремонт вентилятора печки позволит вам сэкономить более 1000 рублей. Если все же решено заменить его на новый, старайтесь выбрать оригинальный вентилятор. А Вы сталкивались с ситуацией, когда вентилятор отопителя не дует? Пробовали отремонтировать его своими руками? Кстати, а Вы знаете, что в салон можно установить дополнительный тепловентилятор.

xn--2111-43da1a8c.xn--p1ai

Замена печки старого образца на нового образца

Рано или поздно из-за старости радиатор отопителя начинает подтекать. Процедура по замене радиатора печки требует много времени и сил, тогда может быть сразу стоит задуматься о том, чтобы заменить отопитель ВАЗ 2110 старого образца на отопитель нового образца? Потребуется купить отопитель нового образца и радиатор печки нового образца. В данном примере используется радиатор отопителя фирмы ДААЗ, который проверенный временем и не вызывает сомнений..Процесс снятия и замены отопителя есть в книге по ремонту ВАЗ 2110, в этой статье расскажу про снятие печки более подробно, а также уже установку печки нового образца. Первым делом снимаем жабо, штатную шумоизоляцию моторного щита, откручиваем дворники и снимаем половину корпуса печки.Левое и правое крепления печки находятся в труднодоступных местах.Крепление печки по центру находятся в местах, к которым можно добраться только после снятия торпеды.Если снимать панель желания нет (займет около дня времени), тогда проще всего отломать эти крепления. Если получится, то можно попробовать отогнуть отверткой усы крепления.Снимаем половину корпуса отопителя нового образца для того чтобы его установить. Помечаем места креплений и делаем отверстие в кузове автомобиля. Закрепляем.Также потребуется закрыть отверстия рециркуляции и треугольные отверстия печки.Можно воспользоваться материалом от старой печки.

xn--2111-43da1a8c.xn--p1ai

Ремонт микромотор редуктора печки нового образца ВАЗ 2110-12

У автомобилей ВАЗ десятого семейства поток воздуха (холодный или горячий), идущий в салон, контролируется заслонкой, которая в свою очередь, управляется микромотор-редуктором (ММР). Он может быть причиной неправильной работы печки, но не спешите его менять, попробуйте его самостоятельно отремонтировать. В зависимости от года выпуска ВАЗ 2110, 2111 или 2112 (переломный 2003 год) ММР могут быть старого или нового образца. Далее пойдет речь пойдет про ММР нового образца.

Проверка ММР

Схема системы автоматического управления отопителем:Проверяем, подает ли блок управления (САУО) управляющее напряжение на моторчик редуктора:
  1. При включенном зажигании проверяем напряжение при помощи мультиметра на контактах х1.2 (розовый) и х1.8 (коричневый) блока САУО. В крайнем положении регулятора температуры в течении 10-15 секунд должно появиться управляющее напряжение 10В.
  2. При переводе рукоятки температуры в другое крайнее положения, полярность управляющего напряжения должна меняться.
  3. Если напряжения нет, значит неисправен контроллер САУО.
Проверяем исправность датчика положения заслонки в ММР:
  1. В крайних положениях регулятора температуры (min и max) проверяем сопротивление между контактами х1.1 (зелёный) и х1.4 (голубой с пурпурной полосой) блока САУО. Пределы значений должны быть 5 КОм (в положении max) и 1.2 КОм (при min).
  2. Если сопротивление отсутствует, либо вал редуктора вращается, но сопротивления не меняется, то неисправен датчик положения заслонки.

Ремонт ММР

Снимаем микромотор редуктор. Разбираем корпус, поддевая фиксаторы тонкой отвёрткой. Достаем моторчик и проверяем, крутится ли он. Для этого подключаем его к разъему в моторном отсеке. Разбираем микромотор, аккуратно отгибая опрессованный в двух местах бортик. Отмечаем положение крышки относительно корпуса, чтобы при сборке не поменять моторчику полярность. Если моторчик не работает, пытаемся найти обрыв, если рабочий, значит просто смазываем его и шестеренки редуктора силиконовой смазкой. Смазка должна сохранять свои свойства в большой температурном диапазоне (не густеть на морозе). При необходимости можно поменять датчик положения заслонки, использовать такого же типа. Сборку ММР выполняем в обратной последовательности, опрессовываем моторчик, соблюдая нанесённые метки. Подключаем к редуктору разъёмы, не устанавливая на место, проверяем работу.Напомним, чаще всего проблемы в работе печки связаны с неработающим блоком САУО. На втором месте - неисправный ММР. Принцип работы отопителя, а также способы его ремонта описаны в этой статье.

xn--2111-43da1a8c.xn--p1ai

www.allanda-auto.ru

Замена вентилятора печки ваз 2110

Главная » Ремонт ВАЗ » Замена вентилятора печки ваз 2110

Достаточно часто требуется замена вентилятора печки на ВАЗ 2110 и 2112. Связано это с низкой надежностью этого элемента конструкции. На всех отечественных автомобилях стоят печки, которые достаточно быстро выходят из строя, «десятое» семейство АвтоВАЗа не стало нарушать эту странную традицию. Отказ этого элемента конструкции обычно происходит достаточно неожиданно. Зачастую, водитель обнаруживает неисправность поздней осенью или зимой, когда ездить без печки уже не получится. Чтобы не посещать из-за этого сервис, автолюбителю не лишним будет знать, как правильно поменять этот элемент отопителя. Это позволит вам сэкономить время и деньги.Замена вентилятора печки на ВАЗ 2110 и 2112 производится в случае отказа данного элемента отопителя. Чтобы понять, почему это происходит, давайте рассмотрим конструкцию этого прибора. По сути, вентилятор состоит из электродвигателя и крыльчатки. Мотор имеет 2 скорости, это позволяет управлять им наиболее эффективно. Располагается вентилятор за радиатором печки. Основной функцией является создание потока воздуха, который проходя через радиатор, нагревается и попадает в салон, обогревая его.Причины для замены. Вентилятор может выходить из строя по разным причинам. Чаще всего, он начинает выть. В таком случае, проблема заключается в неисправности подшипника. Если не принять меры, то через некоторое время двигатель просто заклинит. Также может сгореть электродвигатель. В любом случае, вам потребуется поставить новый вентилятор. Ремонтировать его просто не имеет смысла. Это достаточно трудоемко. При этом, надежность детали после такого ремонта не слишком высока.ЗаменаПеред началом работы приготовьте инструмент. Потребуется стандартный набор ключей, а также несколько отверток. Обязательно нужно снять минусовую клемму с аккумулятора, это позволит избежать замыкания. Производится замена в следующем порядке:
  • Снимаются дворники. Для этого с них снимается защитный колпачок, после чего ключом на 10 откручиваются гайки крепления щеток;
  • Снимаются декоративные заглушки. Это позволяет получить доступ к винтам, крепящим жабо;
  • Открутив винты, выкручивают 2 гайки, дополнительно крепящих жабо. Находятся они по краям;
  • Потребуется снять уплотнитель. Он крепится на саморезах;
  • Снимаются крепления щитка моторного отсека;
  • Демонтируем шланги омывателя лобового стекла;
  • Следующим этапом является снятие правого щитка моторного отсека. Для этого вам потребуется торцовый ключ на 10. Нужно будет открутить 2 гайки. Не обязательно скручивать их полностью, снять щиток можно и так;
  • Снимаем хомуты со шланга вакуумного усилителя тормозов, после чего просто вытаскиваем щиток;
  • Демонтируем пластиковую крышку печки. Для этого выкручиваем 4 самореза, и вытаскиваем его;
  • Отсоединяем колодки с вентилятора и резистора;
  • Выкручиваем 3 самореза, после можно вытащить левую сторону печки вместе с мотором;
  • Снимаем с кожуха мотор, он крепится на защелках.
Остается закрепить на кожухе новый вентилятор, и произвести обратную сборку. Обратите внимание, что при установке мотора с части кожуха печки, можно поставить его не совсем ровно. Обязательно проверьте этот момент, иначе противный дребезжащий звук при работе печки, вам гарантирован. Остальные снятые детали устанавливаются в обратном порядке.Небольшие доработкиВ зимнее время автолюбителям часто приходится ездить со включенной печкой. Иначе, в салоне будет достаточно холодно, да и стекла имеют свойство запотевать. При этом, многих автолюбителей может раздражать дребезжащий звук при работающей печке, особенно хорошо слышимый на максимальном режиме работы печки. Проблема тут в нижней панели корпуса отопителя. Она крепится на своеобразных крючочках. Это с одной стороны упрощает демонтаж в случае необходимости, с другой стороны, эти крепления довольно легко отстегиваются. Вот после этого панель начинает вибрировать, вызывая неприятные звуки. Для устранения, достаточно просто закрепить крючки на место. Иногда они просто отламываются. В таком случае, единственным вариантом будет замена печки в сборе.Если печка плохо греет, то имеет смысл проверить, как прогревается радиатор. Необходимо снять дефлектор, делается это с помощью шлицевой отвертки. После чего, заводят мотор, и дают ему прогреться. За это время радиатор должен достаточно хорошо нагреться. Если этого не произошло, то проверьте работоспособность крана отопителя. Также причина может быть в засоре самого радиатора. Его необходимо снять и промыть. Для этого неплохо использовать крепкий раствор лимонной кислоты.Если у вас автомобиль до 2006 года выпуска, то имеет смысл установить на него предпусковой обогреватель. Это позволит достаточно быстро разогревать салон в зимнее время. Проблем с установкой не возникнет, только потребуется приобрести обогреватель, предназначающийся для инжекторной «десятки». Заключение. Вентилятор печки в отечественных автомобилях не слишком надежен. Именно поэтому, так часто можно услышать вопрос, как производится замена вентилятора печки на ВАЗ 2110 и 2112. На самом деле работа это не сложная, но из-за большого числа мелких деталей, которые необходимо снять, замена может затянуться на несколько часов. При этом, следует быть достаточно аккуратным, в связи с обилием пластиковых деталей.

AutoFlit.ru

Ремонт вентилятора печки ВАЗ своими руками

Перестал работать вентилятор печки? Первым делом стоит определить причину неисправности, она может быть в перегоревшем предохранителе, дополнительном резисторе, блоке управления отопителем или самом вентиляторе. Убедитесь, что крыльчатка электродвигателя свободно вращается, после этого подайте напряжение от АКБ. Если такая проверка вентилятора печки показала его неработоспособность, приступаем к ремонту.

Как снять и разобрать вентилятор печки ВАЗ

Порядок снятия:
  1. Снять жабо;
  2. Отсоединить плюсовой провод и провод массы, вывернув гайку;
  3. Отстегнуть четыре скобы корпуса отопителя;
  4. Снять вентилятор печки.
Порядок разборки:
  1. Снять две пружинные скобы крепления опоры вентилятора, поддев отверткой;
  2. Снять опору с электродвигателя;
  3. Вывернуть два винта крепления щеткодержателя;
  4. Снять щеткодержатель.

Ремонт вентилятора отопителя ВАЗ

Найти ремкомплект для вентилятора вряд ли получится, проще найти необходимые части самостоятельно:
  1. Щетки взять от генератора ВАЗ 2108 без регулятора напряжения или классики, цена 50 р;
  2. Два 609 подшипника, стоимость около 50 рублей.
Вентилятор отопителя различных моделей ВАЗ имеет схожую конструкцию, поэтому инструкция однотипная. Аккуратно выбиваем молотком ротор двигателя и очищаем внутренности от грязи. Царапины, риски, подгорелые места или грязь на коллекторе удаляем мелкой шкуркой.При необходимости меняем подшипник вентилятора, такая доработка позволит сделать вентилятор печки тише. Выколачивать его надо аккуратно, чтобы не повредить крышку, которая легко деформируется. Снизу подшипник держит пластина, которую следует отогнуть. Новый подшипник предварительно разбираем и добавляем смазки (например, литол24). Забиваем подшипник на место и подгибаем пластину для его фиксации.Осталось заменить щетки. Если новые щетки слишком большие, их можно подточить до необходимых размеров напильником или наждачной бумагой. Затем впаиваем щетки к старым проводам и обратная установка. Замена щеток электродвигателя также показана на видео:: Самостоятельный ремонт вентилятора печки позволит вам сэкономить более 1000 рублей. Если все же решено заменить его на новый, старайтесь выбрать оригинальный вентилятор. А Вы сталкивались с ситуацией, когда вентилятор отопителя не дует? Пробовали отремонтировать его своими руками? Кстати, а Вы знаете, что в салон можно установить дополнительный тепловентилятор.

xn--2111-43da1a8c.xn--p1ai

Почему вентилятор печки работает только на 4 скорости? Проблемы автоВАЗа

Многим автолюбителям будет любопытно узнать, почему вентилятор печки работает только на 4 скорости. Обычно, с такой проблемой сталкиваются владельцы отечественных автомобилей «десятого» семейства, а также люди, эксплуатирующие Калины и Приоры. Такая поломка происходит всегда неожиданно и доставляет определенные неудобства. Если при морозе -30° неисправность не вызовет особых проблем, то при более высокой температуре водителю приходится выбирать, ехать в холоде или в парилке. Это отрицательно сказывается на комфорте. Поэтому необходимо знать, как правильно устранять эту проблему. На практике, это не слишком сложно. Хотя придется повозиться с восстановлением работоспособности печки.В чем причина?Почему вентилятор печки работает только на 4 скорости? Причина этого явления в резисторе, через который происходит включение моторчика печки. Его неисправность может приводить к таким последствиям. Давайте для начала посмотрим, как работает эта система. Скорость работы мотора регулируется путем снижения силы тока. Максимальное значение тока соответствует 4 скорости. Меньшая скорость работы обеспечивается более высоким сопротивлением, которое снижает силу тока. Причина отказа малых скоростей – в невозможности переключить сопротивление. Эта неисправность является неустранимой, поэтому придется заменять деталь целиком.Также иногда выходит из строя предохранитель, который расположен на корпусе резистора. Устраняется эта проблема путем его замены. Для большей надежности лучше использовать флажковый предохранитель. Проблема Калины. Перед тем, как начать разговор о замене резистора, следует упомянуть одну особенность, которая характерна для Лада Калина, и неисправностью по сути не является. При включении печки сразу после запуска двигателя, доступна только 4 скорость. Чтобы можно было включить остальные, выставьте печку на максимум, и через 5 секунд можете включить любой из режимов. Также на этой модели слабый резистор. Не стоит включать печку до момента запуска мотора, при подключении стартера велик риск выхода из строя резистора.Выбор детали. Если вам необходимо поменять резистор, то первая сложность, с которой вы столкнетесь, это подбор деталей. Резисторов для Лады используется 5 вариантов, и угадать какой из них стоит именно у вас не получится. Придется сначала снимать деталь с машины. Установка другого резистора может привести к проблемам в работе печки. ЗаменаТехнологически процесс замены не сложен, но придется производить большое количество мелких операций, что приводит к большой потере времени. Замена производится в следующем порядке:
  • Сначала отключаем аккумулятор, для этого достаточно снять минусовую клемму;
  • Снимается накладка рамы лобового стекла;
  • Вакуумный усилитель может мешать, поэтому лучше снять его. Хотя, это действие производится по желанию водителя;
  • Отключите от резистора колодку с проводами;
  • Снимите резистор. Крепится он с помощью обычного винта, открутив его, вы снимете деталь.
После снятия, желательно проверить резистор, это позволит точно определить исправность детали. Это позволит избежать замены исправной детали. Для проверки замерьте сопротивление на контактах, на корпусе резистора обычно указано номинальное сопротивление. Если показатель при замерах отличается от указанных, то необходима замена детали.Для установки резистора достаточно прикрутить винт на место. Обратите внимание, что следует прикручивать винт максимально сильно, иначе вы получите плохой контакт, и резистор будет работать некорректно. Проблем с установкой колодки не возникнет, она ставится только в одном положении.Ремонт моторчикаДовольно часто печка начинает выть, причина в неисправности мотора вентилятора. Самым простым способом устранения является установка новой детали. Но, это не всегда удачный выход. На многие иномарки этот небольшой мотор стоит достаточно дорого. Если машина старая, то искать деталь придется на разборке, что не самый лучший вариант. Ремонт мотора не сложен, и может сэкономить достаточно большую сумму для вашего бюджета.Для проведения ремонтных работ вам потребуется снять деталь. В разных моделях этот процесс может значительно отличаться, поэтому ознакомьтесь с мануалом к вашей машине. Непосредственно ремонт мотора производится в следующем порядке:
  • Сначала снимаем крыльчатку. Ее необходимо слегка подогреть феном, и выстукать легкими ударами молотка;
  • Расклепывается ротор;
  • Обычно, причиной воя становится пригорание втулки к валу и/или отсутствие смазки. Снимаем втулку. Ее придется аккуратно выбить. Нанесите пластичную смазку на вал, также смазывают втулку;
  • Втулка аккуратно забивается на место, после чего, двигатель заклепывается обратно. Собранный моторчик устанавливают в автомобиль.
Вся работа занимает максимум пару часов (в зависимости от особенностей вашего авто). Стоимость ремонта практически нулевая. Вы потратите только небольшое количество смазки.Заключение. Любая неисправность отопления салона в зимнее время делает эксплуатацию автомобиля некомфортной. Поэтому вопрос, почему вентилятор печки работает только на 4 скорости с наступлением холодов оказывается животрепещущим. На самом деле, устраняется эта проблема очень просто, для этого вам не потребуется никаких особенных знаний в электротехнике.

AutoFlit.ru

Замена радиатора печки на ВАЗ 2110 и 2112. Когда ресурс исчерпан

Такая работа, как замена радиатора печки на ВАЗ 2110 и 2112, хорошо знакома владельцам этих автомобилей. Обычно, необходимость замены связана с не слишком высоким качеством деталей. Сама по себе эта работа не сложная, поэтому никаких особых проблем с ее выполнением возникать не должно. Инструменты для этого потребуются самые простые, которые имеются в каждом гараже. При проведении ремонта учтите, что имеется 2 типа печек. Они различаются между собой незначительно, но имеются некоторые отличия по принципу работы и способу крепления. Ниже рассмотрим основные нюансы этих радиаторов.Причины ремонтаЗамена радиатора печки на ВАЗ 2110 и 2112, необходима в случае поломки. Чаще всего, происходит утечка антифриза из системы. Определяется это по наличию лужицы охлаждающей жидкости под ногами. Такая поломка не только не выгодна экономически (приходится добавлять антифриз, который стоит недешево), но и опасна для здоровья. Испаряясь, охлаждающая жидкость образует ядовитый пар. Поиск проблемы прямо на автомобиле достаточно затруднен. Печку необходимо снять с машины.Другая причина, это некачественная работа печки. В процессе эксплуатации радиатор может засоряться. При этом, проблема выявляется в самый неподходящий для этого момент. Обычно, это происходит зимой, когда печка перестает обогревать салон. Из-за засора нарушается теплоотдача, при сильном загрязнении антифриз вообще может не попадать в радиатор. В таком случае, потребуется его замена или чистка, но снимать деталь все равно придется.Разновидности печекНа самом деле всего имеется 2 разновидности радиаторов. Отличаются они в основном способом крепления:
  • Старый образец (до 2003 года);
  • Новый образец (с 2003 года).
Учтите, что в 2003 году использовались при сборке обе печки, поэтому в машине того года выпуска придется уточнять, что там стоит. Ниже будет рассмотрен демонтаж обоих вариантов.Замена печки старого образцаНачать работу следует с подготовки. Поставьте автомобиль на ручник. Отключите аккумуляторную батарею, непосредственно с электрикой работать вы почти не будете. Но, проводов под капотом хватает, поэтому питание лучше отключить. Не забудьте слить антифриз. Печка является элементом системы охлаждения, поэтому система все равно будет разгерметизирована.После подготовки можно переходить к замене:
  • Снимаем резиновый уплотнитель с ветровой накладки;
  • Откручиваются крепления, и извлекается жабо;
  • Демонтируем накладку ветровика. Для этого, откручиваются гайки с винтами, расположенные по ее краям;
  • С омывателя переднего стекла снимается шланг. Его следует отодвинуть в сторону, иначе он будет мешать в дальнейшей работе;
  • Откручивают крепления дворников;
  • Окончательно снимается накладка (ветровик);
  • С корпуса печки снимают металлические зажимы. Внимательно их рассматривают, если на них видна коррозия, то нужно их сменить новыми;
  • Снимается фильтр в салоне, крепящийся к отопительному радиатору на винтах;Отключают вентилятор. Для этого скидывают плюсовой разъем, и откручивают гайку с минусовой клеммы (на кузове);
  • Выкручивают 3 винта, крепящих крышку печки;
  • Ослабляем хомуты шлангов. Извлекаем радиатор.
Сборку производим с точностью до наоборот. Обращайте внимание на правильность установки печки. Если она встанет неверно, то заслонку открыть не получится. В таком случае, греть салон прибор не будет.4Замена печки нового образцаДля начала производятся стандартные подготовительные работы. Они полностью повторяют действия, производимые при замене радиатора старого образца. Точно так же снимаются резинки и прочие мелкие детали. Снятие происходит в следующем порядке:
  • Демонтируются подводящие шланги. Также снимают пароотводящий шланг. Его достаточно отсоединить от печки. Крепятся все они на хомутах;
  • С вентилятора снимаются фишки;
  • Отключается от питания мотор-редуктор;
  • Откручиваются 3 самореза, крепящих мотор-редуктор;
  • Находим места крепления радиатора к кузову, и откручиваем винты;
  • Выкручиваем саморезы из крышки фильтра. Извлекаем его;
  • Откручиваем винты, крепящие половинки радиатора;
  • Теперь можно вытащить сам отопитель. Вытаскиваем сначала левую часть, потом правую;
  • Разжав скобки, снимаем заслонку.
Перед установкой нового радиатора, необходимо поставить на него заслонку. Все действия по сборке производятся в обратном порядке.4Заключение. Владельцы отечественных автомобилей привыкли ремонтировать свои автомобили самостоятельно. К таким случаям относится, в том числе и замена радиатора печки на ВАЗ 2110 и 2112. На самом деле, работа это не сложная. Все действия производятся под капотом. Никакого особого инструмента вам для этого не потребуется. Учтите, что на машинах разных лет выпуска могут стоять различные отопители.

AutoFlit.ru

www.allanda-auto.ru

Ремонт печки (отопителя) ВАЗ 2110

Рейтинг 4.0 из 5. Голосов: 169

С наступлением холодов многие начинают замечать, что в ВАЗ 2110 не работает печка. С каждый днем все больше вопросов, почему плохо греет печка ВАЗ 2110 или вообще печка не греет, а у некоторых из печки дует холодный воздух. Расскажу, как можно самому установить, почему перестала работать печка ВАЗ 2110, а так же как ее можно подчинить..

Для того, чтобы определить самостоятельно, почему не греет печка ВАЗ 2110 нужно хотя бы немного представлять, как она устроена и работает.. Попробую описать коротко:

Система отопления и вентиляции десятки состоит из:  1) Контроллер САУО (система автоматического управления отопителем) или называют Блок САУОЛевой рукояткой (задатчик температуры) задается желаемая температура в салоне от 16 до 28С. В крайних положениях (синяя и красная точки) заслонка отопителя полностью закрывается или открывается, обеспечивая соответственно подачу холодного или горячего воздуха.Правой рукояткой устанавливается режим работы вентилятора. 1303.38544-х или 5-ти позиционныйПроизводился с 1996 года, в настоящее время снят с производства

Для отопителей: 2110-8101012, 2110-8101012-01, с 2001 года 2112-8101012-01 и 2112-8101012-02.Этот контроллер и отопитель взаимозаменяемы

  1313.38545-ти позиционныйПроизводился с 2001 года, в настоящее время снят с производства

Для отопителей: 2110-8101012, 2110-8101012-01, с 2001 года 2112-8101012-01 и 2112-8101012-02.Этот контроллер и отопитель взаимозаменяемы

1333.38545-ти позиционныйПроизводился с 2003 года, в настоящее время снят с производства

Для отопителей: 2110-8101012, 2110-8101012-01, с 2001 года 2112-8101012-01 и 2112-8101012-02.Этот контроллер и отопитель взаимозаменяемы

1323.38545-ти позиционныйПроизводится с 2003 годаС сентября 2003 года на ВАЗы десятой серии устанавливается отопитель 2111-8101012. Данный контроллер не взаимозаменяем с предыдущими. Отопитель самостоятельно менять не рекомендуется АВТОВАЗом.   2) Датчик температуры воздуха салона (называют "потолочный датчик воздуха"). В датчик встроен малогабаритный вентилятор.

  3) Микромоторедуктор (МРЗО-01). ММР.

Старого образца до 2003г.в. (фото 1 и 2) Цена 1200р. Нового образца после 2003г.в. (фото 3 и 4) Цена 600р.

Внутри ММР есть датчик положения вала (резистор). Смотри взаимозаменяемость ММР.

Для увеличения точности поддержания температуры в салоне на блоке САУО предусмотрена возможность подстройки под датчик с помощью подстроечного потенциометра, выведенного под шлиц на боковой стенке корпуса контроллера.Для этого выньте контроллер из гнезда и с помощью подстроечного потенциометра подрегулируйте настройку из расчета:
  • 0,2°С на оборот для контроллера 2110-8128020-01. Вращение потенциометра по часовой стрелке приводит к снижению температуры
  • 0,3°С на оборот для контроллера 2110-8128020 (1303.3854). Вращение потенциометра по часовой стрелке к увеличению температуры
Блок САУО получает сигнал от потолочного датчика температуры в салоне и сравнивает ее с температурой, которую выставил водитель. Если разница больше 2C, то блок САУО посылает управляющий сигнал на микромоторедуктор, который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).

Управление заслонкой: На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.

Управление скоростью вентилятора: для получения малой частоты вращения (все, кроме последней) служит дополнительный резистор (№2), который имеет две спирали с сопротивлением (0,23 и 0,82 Ом). При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Режим "А" на контроллере САУО в зависимости от разности температуры воздуха в салоне и датчика температуры в блоке САУО регулирует скорость вращения вентилятора (скорость меняется при разнице больше 5C между датчиками). Режим "А" на перемещение заслонки не влияет.В крайних положениях температуры "MIN" и "MAX" на блоке САУО заслонка отопителя должна ездить независимо от показаний потолочного датчика. Проблемы с печкой могут быть из-за отсутствия охлаждающей жидкости в Системе Охлаждения Двигателя (СОД):Нужно проверить уровень тосола/антифриза в расширительном бачке. Проверить, чтобы эта система не была засорена и нормаьлно функционировала.

Если плохо работает печка, то причина может быть и в радиаторе отопителя:

Нужно убедиться, что радиатор печки горячий. Возможно причина в воздушной пробке, для ее устранения нужно заехать передними колесами на возвышенность и пару минут дать поработать двигателю на средних оборотах. Если не получается, то воспользуйтесь инструкцией из этой статьи. Проверить радиатор отопителя на протекания, если необходимо то заменить его.

Если на десятке слабо дует печка, тогда скорее всего нужно просто заменить фильтр салона.

А для того, чтобы фильтр салона прослужил дольше можно установить защиту на воздухозаборник.

Если радиатор печки исправный, тогда причина неисправности работы печки может быть:

  1. В контроллере САУО (инструкция по ремонту блока управления САУО)
  2. В датчике салона воздуха на потолке
  3. В микромоторедукторе (в моторчике, либо в датчике положения вала)
  4. В заслонке отопителя (либо в креплении ее к рычагу ММР)
Возможные варианты решения: Подменить деталь на рабочую:Самый простой способ узнать в чем причина неправильной работы печки - это заменить деталь на рабочую и проверить работоспособность.. Заменить блок САУО или потолочный датчик не проблема и займет у Вас не больше 5 минут, а вот с микромоторедуктором без снятия "жабо" и шумоизоляции моторного щита не обойтись. Поэтому его можно оставить на последний момент и начать с замены первых 2х компонентов САУО.На самом деле покупать новую деталь не обязательно. Я смог договорится с продавцом, оставил залог и заменил на 5мин свой блок САУО на блок с витрины и определил причину.Также можно позаимствовать рабочий контроллер САУО или потолочный датчик у соседа.Отключить датчик воздуха салона:Когда из печки дует холодный воздух или только горячий или вообще не понятно как перемещается заслонка, то возможно причиной плохой работы печки является датчик салона на потолке.На некоторых контроллерах (по моему на всех кроме 1303.3854) при отключении датчика воздуха салона блок САУО посылает сигналы микромоторедуктору основываясь на выставленной на нем температуре. То есть после отключения датчика у Вас просто перестает работать режим "А" скорости вентилятора.

Если при отключенном датчике температуры перемещение заслонки происходит только на крайних положениях (min и max), то возможны две неисправности:

  1. Неисправен датчик температуры контроллера САУО (левая рукоятка);
  2. Неисправен датчик положения микромоторедуктора на отопителе, что менее вероятно.
Вывод следующий: т.к. единственно возможный ремонт контроллера САУО ВАЗ 2110 это зачистка коллектора, то либо разбираем блок САУО и визуально просматриваем все контакты, либо меняем его на новый. Либо замена ММР.Проверка датчика температуры воздуха на потолке:Вентилятор, который установлен на датчике температуры на положениях "MIN" и "MAX" блока САУО не вращается. Для проверки работоспособности датчика температуры нужно подать напряжение 1.2В на клеммы с обозначением "+" и "-".Проверка контроллера САУО:Проверяем напряжение, для этого включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера)
  1. Если блок САУО 1303.3854 (выпуска до 2001 г.), то напряжение снижается по таймеру через 13+/-5 сек. в положении "min", а в "max" напряжение подается всегда. Привод заслонок должен выдержать все при напряжении ММР 15В, но напряжение на ММР должно быть 10+/-1В по паспорту на контроллер.
  2. Если блок САУО 1313.3854, то ММР после 13 секунд работы в "min" или "max" выключается.
Если напряжение на выходе не меняется, то блок САУО неисправный. Вообще у печки 2 заслонки (верхняя и нижняя): Верхняя контролирует поток холодного воздуха, а нижняя горячего от печки.
  1. Заслонка старого образца - пластик с уплотнителям из поролона.
  2. Заслонка нового образца - металлическая с резиновым уплотнителем.
Иногда бывает, когда слышно, как перемещается заслонка печки и радиатор печки горячий, но все равно воздух из печки дует холодный, то возможно поломана заслонка или ее привод. Заслонку можно склеить дихлорэтаном, т.к. она сделана из материала АБС, но для этого придется разобрать отопитель.

Если при положении задатчика контроллера САУО на "МИН" дует холодным, а на "МАКС" не дует ничего и при этом верхняя заслонка поднимается максимально вверх и закрывает доступ холодного воздуха, а горячий/теплый поток отсутствует, то возможно проблемы со 2ой нижней заслонкой, которая открывает горячий воздух от печки.

Если же звука перемещения заслонки нет, то возможно ее заклинило. Иногда заслонку перекашивает или она застревает из-за ржавчины. Можно попробовать пошевелить заслонку со стороны салона рукой не разбирая отопитель, для этого нужно снять центральный дефлектор, открутить пластиковые направляющие воздуха и пробовать подлезть к ней тонкой рукой  :) Если в лобовое стекло дует холодным/теплым, а в бока/ноги/лицо - горячим, тогда возможная причина в том, что заслонка не до конца перекрывает воздух с улицы. Такое бывает с заслонкой из пластика, она со временем из-за воздействия тепла перекашивается. Меняем ее на металлическую и проверяем, чтобы она закрывалась максимально вверх. Пример движения заслонки:Увидеть как ездит заслонка можно сняв центральный дефлектор.

Бывает когда заслонка отопителя судорожно ездит туда-сюда на одном месте. Это причина неисправного датчика положения вала микромоторедуктора.

Пример, замены/ремонта верхней заслонки отопителя на автомобиле десятого семейства.

Установить на левой рукоятке положение "min"(синяя точка) и ждать 10-15 секунд. Запустить двигатель. Отсоединить контроллер САУО от разъёма X1 и тестером измерить сопротивление между контактами Х1.4 и Х1.1 (проводка автомобиля) сопротивление датчика положения вала микромоторедуктора оно должно быть:
  • 800-1200Ом для контроллеров 1303.3854, 1313.3854, 1333.3854
  • 3600-5000Ом для контроллера 1323.3854
Теперь нужно провести аналогичную операцию, но в положении "max" (красная точка) задатчика. Сопротивления датчика положения вала должно быть:
  • 3200-5000Ом для контроллеров 1303.3854, 1313.3854, 1333.3854
  • 1200-1600Ом для контроллера 1323.3854.
Если сопротивления не меняется или вообще отсутствует, то неисправен датчик положения вала микромоторедуктора (стерается со временем дорожка). Т.к. отдельно этот датчик не продается (на рис. он черный), то ММР нужно заменить в сборе. См. также ремонт ММР с/о и н/о.Либо неисправен контроллер САУО - не подается напряжение на электродвигатель микромоторедуктора.Проверить поступает ли напряжение от блока САУО до ММР можно лишь сняв "Жабо" и шумоизоляцию. Микромоторедуктор находится справа от отопителя. У него один - датчик положения заслонки, а второй привод микроредуктора, к которому подходят коричневый и розовый провод. Снимаем разъем, крутим рукоятки температуры на блоке САУО в салоне и меряем напряжение. Если напряжение меняется, значит провод нигде не перетерся, а если не меняется, то значит обрыв провода где-то в жгуте..

Проверяем сам микромоторедуктор: Подаем 12вольт от аккумулятора на разъем микроредуктора. Если ММР не крутится, то он неисправный, а если крутится, то просто окислились контакты в разъеме.

Чтобы зачистить контакты нужно моторедуктор открутить. (три самореза) и вынуть вправо.  Если Вам надоело разбираться в проблемах отопителя ВАЗ 2110, которые связанны с алгоритмами определения положения, тогда можно переделать управление заслонкой отопителя на ручной режим. В зависимости от причин не правильной работы отопителя решение проблемы может занять от нескольких минут (к примеру, отключением датчика салона на потолке), до нескольких дней (когда придется разбирать облицовку и накладку ветрового окна и менять микромоторедуктор). Для выявления причины неисправности печки стоит начинать с простых путей решения (например, заменить блок САУО на рабочий), а длительные пути решения оставить на последок. Часто, причина скрывается в блоке САУО, который тоже можно отремонтировать. Какая рабочая температура двигателя ваз 2112 16 клп.
  • Ответил Nick: рабочая температура двигателя 87-89С. Термостат на 85С открывается, а карлсон (вентилятор радиатора) на штатной прошивке включается при 105С и на 97С выключался
Можете объяснить схему работы печки, принцип движения потоков горячего и холодного воздуха что, где и как открылось подуло холодом, что где как открылось подуло теплом?
  • Ответил Nick: две заслонки. нижняя открывается - дует горячий от радиатора печки. верхняя открывается дует холодный с улицы. обе заслонки двигаются одновременно одним ММР.
Если печка просто внезапно перестала работать, что стоит посмотреть первым делом?
  • Ответил VoleTT: Предохранитель F18.
Выставляю на САУО греть на всю, воздух идет горячий, выстявляю на 0, идет ледяной. все то хорошо, НО! если поставить на любую другую температуру, например 22,28,16 идет воздух такой же как и при 0. В чем может быть проблема?
  • Ответил Nick: начни с отключения датчика на потолке.
Вопрос по поводу воздушной пробки. Снял ПДУ - жидкость не течет, завел, ОЖ потекла из штуцера, заткнул штуцер - из шланга не хочет идти ;[ через сколько должна пойти ОЖ из шланга? пробка должна быть открытая или закрытая?
  • Ответил Олег: Что бы пошла ОЖ из шланга надо разгазовывать, что бы давление было в системе и выгнало воздух. Просто как со штуцера пошла ОЖ, заткни его и начинай газовать (дергай за тросик) прям давай больше оборотов не бойся и тогда выбьет весь воздух и пойдёт ОЖ. После сразу же закольцовывай и всё.
У меня не работает 3 режим управления вентилятором на САУО, что может быть? режимы А-1-2 в прядке
  • Ответил Nick: Смотри эту статью.
Заслонка не двигается, дует все время холодный воздух. Как в таком случае отремонтировать печку в полевых условиях?
  • Ответ Артём: если в поле ты застрял тряпку или палкой подпереть заслонкой и в перёд пока зима не закончится
Как можно добраться до заслонки, чтобы попробовать её прикрыть или приоткрыть?
  • Ответил Nick: прямо из салона можешь, снимаешь дефлектор центральный. откручиваешь пластиковые направляющие воздуха по бокам и рукой (если рука мужицкая, тогда используй руку жены или палочку найди). положение направлений воздуха "в лицо" и пролазиешь и шевелишь заслонку.
Почему не работает 1 передача печки и при автоматическом режиме работает как на второй передаче?
  • Ответил Nick: Смотри эту статью.
Вместо горячего воздуха идет теплый. Если на холостых погонять 3,5тыс оборотов секунд 40, то идет горячий воздух. Что может быть?
  • Ответил Nick: Похоже на то, что у тебя плохо циркулирует охлаждающая жидкость в системе, поэтому горячий воздух идет только на больших оборотах. Причин может быть две:
  • 1)Забитая система охлаждения двигателя, тогда ее нужно прочистить специальным средством и залить качественную ОЖ.
  • 2)Не исправная помпа. Замена либо установка дополнительной.
Есть ли смысл переплачивать за медный радиатор на печку?? (у нас он в два раза дороже)
  • Про то, какой радиатор отопителя лучше выбрать, почитай тут.
У меня на ММР сломался рычажок. Отдельно он не продается, а покупать делать в сборе не хочется. Что делать?
  • Ответил Андрей: попробуй склей,дополнительно можно усилить привернув(или вклеить) к рычажку металлическую пластинку подходящей ширины
Дует холодный воздух в горячем положении. Задвижки работают, ОЖ в норме, патрубки горячие.
  • Ответил стас: всё разобрался! задвижка от вентилятора соскочила и не перекрывала холодный до конца! но разбирать всё равно пришлось! зато не потратился!
Контролёром 2110-8128020,13 03.3854, в котором расположение скоростей: А 1 2, на какой можно заменить?
  • Ответил Nick: 2110-8128020-01 взаимозаменяем с 2110-8128020-02 на 100%. И скорее всего на его замену подойдут все, кроме 2111-8101012, 1323.3854.

Что чаще всего выходило из строя в печке Вашей "десятки"?

Ключевые слова:

Интересный сайт? Поделись с друзьями

xn--2111-43da1a8c.xn--p1ai

Как снять вентилятор печки на ваз 2110

Главная » Ремонт ВАЗ » Как снять вентилятор печки на ваз 2110

Достаточно часто требуется замена вентилятора печки на ВАЗ 2110 и 2112. Связано это с низкой надежностью этого элемента конструкции. На всех отечественных автомобилях стоят печки, которые достаточно быстро выходят из строя, «десятое» семейство АвтоВАЗа не стало нарушать эту странную традицию. Отказ этого элемента конструкции обычно происходит достаточно неожиданно. Зачастую, водитель обнаруживает неисправность поздней осенью или зимой, когда ездить без печки уже не получится. Чтобы не посещать из-за этого сервис, автолюбителю не лишним будет знать, как правильно поменять этот элемент отопителя. Это позволит вам сэкономить время и деньги.Замена вентилятора печки на ВАЗ 2110 и 2112 производится в случае отказа данного элемента отопителя. Чтобы понять, почему это происходит, давайте рассмотрим конструкцию этого прибора. По сути, вентилятор состоит из электродвигателя и крыльчатки. Мотор имеет 2 скорости, это позволяет управлять им наиболее эффективно. Располагается вентилятор за радиатором печки. Основной функцией является создание потока воздуха, который проходя через радиатор, нагревается и попадает в салон, обогревая его.Причины для замены. Вентилятор может выходить из строя по разным причинам. Чаще всего, он начинает выть. В таком случае, проблема заключается в неисправности подшипника. Если не принять меры, то через некоторое время двигатель просто заклинит. Также может сгореть электродвигатель. В любом случае, вам потребуется поставить новый вентилятор. Ремонтировать его просто не имеет смысла. Это достаточно трудоемко. При этом, надежность детали после такого ремонта не слишком высока.ЗаменаПеред началом работы приготовьте инструмент. Потребуется стандартный набор ключей, а также несколько отверток. Обязательно нужно снять минусовую клемму с аккумулятора, это позволит избежать замыкания. Производится замена в следующем порядке:
  • Снимаются дворники. Для этого с них снимается защитный колпачок, после чего ключом на 10 откручиваются гайки крепления щеток;
  • Снимаются декоративные заглушки. Это позволяет получить доступ к винтам, крепящим жабо;
  • Открутив винты, выкручивают 2 гайки, дополнительно крепящих жабо. Находятся они по краям;
  • Потребуется снять уплотнитель. Он крепится на саморезах;
  • Снимаются крепления щитка моторного отсека;
  • Демонтируем шланги омывателя лобового стекла;
  • Следующим этапом является снятие правого щитка моторного отсека. Для этого вам потребуется торцовый ключ на 10. Нужно будет открутить 2 гайки. Не обязательно скручивать их полностью, снять щиток можно и так;
  • Снимаем хомуты со шланга вакуумного усилителя тормозов, после чего просто вытаскиваем щиток;
  • Демонтируем пластиковую крышку печки. Для этого выкручиваем 4 самореза, и вытаскиваем его;
  • Отсоединяем колодки с вентилятора и резистора;
  • Выкручиваем 3 самореза, после можно вытащить левую сторону печки вместе с мотором;
  • Снимаем с кожуха мотор, он крепится на защелках.
Остается закрепить на кожухе новый вентилятор, и произвести обратную сборку. Обратите внимание, что при установке мотора с части кожуха печки, можно поставить его не совсем ровно. Обязательно проверьте этот момент, иначе противный дребезжащий звук при работе печки, вам гарантирован. Остальные снятые детали устанавливаются в обратном порядке.Небольшие доработкиВ зимнее время автолюбителям часто приходится ездить со включенной печкой. Иначе, в салоне будет достаточно холодно, да и стекла имеют свойство запотевать. При этом, многих автолюбителей может раздражать дребезжащий звук при работающей печке, особенно хорошо слышимый на максимальном режиме работы печки. Проблема тут в нижней панели корпуса отопителя. Она крепится на своеобразных крючочках. Это с одной стороны упрощает демонтаж в случае необходимости, с другой стороны, эти крепления довольно легко отстегиваются. Вот после этого панель начинает вибрировать, вызывая неприятные звуки. Для устранения, достаточно просто закрепить крючки на место. Иногда они просто отламываются. В таком случае, единственным вариантом будет замена печки в сборе.Если печка плохо греет, то имеет смысл проверить, как прогревается радиатор. Необходимо снять дефлектор, делается это с помощью шлицевой отвертки. После чего, заводят мотор, и дают ему прогреться. За это время радиатор должен достаточно хорошо нагреться. Если этого не произошло, то проверьте работоспособность крана отопителя. Также причина может быть в засоре самого радиатора. Его необходимо снять и промыть. Для этого неплохо использовать крепкий раствор лимонной кислоты.Если у вас автомобиль до 2006 года выпуска, то имеет смысл установить на него предпусковой обогреватель. Это позволит достаточно быстро разогревать салон в зимнее время. Проблем с установкой не возникнет, только потребуется приобрести обогреватель, предназначающийся для инжекторной «десятки». Заключение. Вентилятор печки в отечественных автомобилях не слишком надежен. Именно поэтому, так часто можно услышать вопрос, как производится замена вентилятора печки на ВАЗ 2110 и 2112. На самом деле работа это не сложная, но из-за большого числа мелких деталей, которые необходимо снять, замена может затянуться на несколько часов. При этом, следует быть достаточно аккуратным, в связи с обилием пластиковых деталей.

AutoFlit.ru

Ремонт вентилятора печки ВАЗ своими руками

Перестал работать вентилятор печки? Первым делом стоит определить причину неисправности, она может быть в перегоревшем предохранителе, дополнительном резисторе, блоке управления отопителем или самом вентиляторе. Убедитесь, что крыльчатка электродвигателя свободно вращается, после этого подайте напряжение от АКБ. Если такая проверка вентилятора печки показала его неработоспособность, приступаем к ремонту.

Как снять и разобрать вентилятор печки ВАЗ

Порядок снятия:
  1. Снять жабо;
  2. Отсоединить плюсовой провод и провод массы, вывернув гайку;
  3. Отстегнуть четыре скобы корпуса отопителя;
  4. Снять вентилятор печки.
Порядок разборки:
  1. Снять две пружинные скобы крепления опоры вентилятора, поддев отверткой;
  2. Снять опору с электродвигателя;
  3. Вывернуть два винта крепления щеткодержателя;
  4. Снять щеткодержатель.

Ремонт вентилятора отопителя ВАЗ

Найти ремкомплект для вентилятора вряд ли получится, проще найти необходимые части самостоятельно:
  1. Щетки взять от генератора ВАЗ 2108 без регулятора напряжения или классики, цена 50 р;
  2. Два 609 подшипника, стоимость около 50 рублей.
Вентилятор отопителя различных моделей ВАЗ имеет схожую конструкцию, поэтому инструкция однотипная. Аккуратно выбиваем молотком ротор двигателя и очищаем внутренности от грязи. Царапины, риски, подгорелые места или грязь на коллекторе удаляем мелкой шкуркой.При необходимости меняем подшипник вентилятора, такая доработка позволит сделать вентилятор печки тише. Выколачивать его надо аккуратно, чтобы не повредить крышку, которая легко деформируется. Снизу подшипник держит пластина, которую следует отогнуть. Новый подшипник предварительно разбираем и добавляем смазки (например, литол24). Забиваем подшипник на место и подгибаем пластину для его фиксации.Осталось заменить щетки. Если новые щетки слишком большие, их можно подточить до необходимых размеров напильником или наждачной бумагой. Затем впаиваем щетки к старым проводам и обратная установка. Замена щеток электродвигателя также показана на видео:: Самостоятельный ремонт вентилятора печки позволит вам сэкономить более 1000 рублей. Если все же решено заменить его на новый, старайтесь выбрать оригинальный вентилятор. А Вы сталкивались с ситуацией, когда вентилятор отопителя не дует? Пробовали отремонтировать его своими руками? Кстати, а Вы знаете, что в салон можно установить дополнительный тепловентилятор.

xn--2111-43da1a8c.xn--p1ai

Замена радиатора отопителя ВАЗ 2110

Одной из причин замены радиатора печки на ВАЗ 2110 является протекание тосола. Обычно выбегает тосол из радиатора отопителя или из-за непрочного крепления шлангов. Т.к. без разборки моторного щита причину утечки тосола не определить, поэтому лучше сразу заменить радиатор отопителя на новый. Процесс снятия и замены радиатора можно проследить в документации из книжки по ремонту ВАЗ 2110. Сразу замечу, что для замены радиатора печки снимать панель в салоне не нужно, вся процедура по замене проходит исключительно под капотом. Отопители ВАЗ 2110 различают:
  1. Отопитель старого образца (до сен.2003г)
  2. Отопитель нового образца (после сен.2003г)
Процедура замены радиатора печки старого и нового образцов будет различаться не значительно, но все равно расскажу отдельно.Итак, покупаем все необходимое для замены радиатора (хомутов понадобится не меньше 4шт) и взять короткую крестовую отвертку с пинцетом (они помогут при установке труднодоступных защелок). Важно выбрать хороший радиатор отопителя!Сливаем тосол:
  1. Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).
  2. А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола. Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:
Дальше в зависимости от отопителя процедура замены несколько отличается:
Замена радиатора печки старого образца
Снимаем резиновый уплотнитель ветровой накладки (жабо) и само жабо. Откручиваем винт крепления жабо (он под главным тормозным цилиндром) Откручиваем 4-е винта верхнего крепления правой части жабо Отцепляем на жабо 2 хомута для крепления шлангов и проводов. Отсоединяем минусовой провод вентилятора от кузова и плюсовую клемму.

xn--2111-43da1a8c.xn--p1ai

Ремонт печки (отопителя) ВАЗ 2110

С наступлением холодов многие начинают замечать, что в ВАЗ 2110 не работает печка. С каждый днем все больше вопросов, почему плохо греет печка ВАЗ 2110 или вообще печка не греет, а у некоторых из печки дует холодный воздух. Расскажу, как можно самому установить, почему перестала работать печка ВАЗ 2110, а так же как ее можно подчинить.. Для того, чтобы определить самостоятельно, почему не греет печка ВАЗ 2110 нужно хотя бы немного представлять, как она устроена и работает.. Попробую описать коротко:
Система отопления и вентиляции ВАЗ 2110
Система отопления и вентиляции десятки состоит из:  1) Контроллер САУО (система автоматического управления отопителем) или называют Блок САУОЛевой рукояткой (задатчик температуры) задается желаемая температура в салоне от 16 до 28С. В крайних положениях (синяя и красная точки) заслонка отопителя полностью закрывается или открывается, обеспечивая соответственно подачу холодного или горячего воздуха.Правой рукояткой устанавливается режим работы вентилятора. 1303.38544-х или 5-ти позиционныйПроизводился с 1996 года, в настоящее время снят с производства Для отопителей: 2110-8101012, 2110-8101012-01, с 2001 года 2112-8101012-01 и 2112-8101012-02.Этот контроллер и отопитель взаимозаменяемы    1313.38545-ти позиционныйПроизводился с 2001 года, в настоящее время снят с производства Для отопителей: 2110-8101012, 2110-8101012-01, с 2001 года 2112-8101012-01 и 2112-8101012-02.Этот контроллер и отопитель взаимозаменяемы  1333.38545-ти позиционныйПроизводился с 2003 года, в настоящее время снят с производства Для отопителей: 2110-8101012, 2110-8101012-01, с 2001 года 2112-8101012-01 и 2112-8101012-02.Этот контроллер и отопитель взаимозаменяемы  1323.38545-ти позиционныйПроизводится с 2003 годаС сентября 2003 года на ВАЗы десятой серии устанавливается отопитель 2111-8101012. Данный контроллер не взаимозаменяем с предыдущими. Отопитель самостоятельно менять не рекомендуется АВТОВАЗом.    2) Датчик температуры воздуха салона (называют "потолочный датчик воздуха"). В датчик встроен малогабаритный вентилятор.  3) Микромоторедуктор (МРЗО-01). ММР.Старого образца до 2003г.в. (фото 1 и 2) Цена 1200р. Нового образца после 2003г.в. (фото 3 и 4) Цена 600р.Внутри ММР есть датчик положения вала (резистор). Смотри взаимозаменяемость ММР.
Настройка системы управления отопителем ВАЗ 2110
Для увеличения точности поддержания температуры в салоне на блоке САУО предусмотрена возможность подстройки под датчик с помощью подстроечного потенциометра, выведенного под шлиц на боковой стенке корпуса контроллера.Для этого выньте контроллер из гнезда и с помощью подстроечного потенциометра подрегулируйте настройку из расчета:
  • 0,2°С на оборот для контроллера 2110-8128020-01. Вращение потенциометра по часовой стрелке приводит к снижению температуры
  • 0,3°С на оборот для контроллера 2110-8128020 (1303.3854). Вращение потенциометра по часовой стрелке к увеличению температуры
Принцип работы печки ВАЗ 2110:
Блок САУО получает сигнал от потолочного датчика температуры в салоне и сравнивает ее с температурой, которую выставил водитель. Если разница больше 2C, то блок САУО посылает управляющий сигнал на микромоторедуктор, который управляет заслонками отопителя (открывает или закрывает горячий воздух из отопителя).Управление заслонкой: На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.Управление скоростью вентилятора: для получения малой частоты вращения (все, кроме последней) служит дополнительный резистор (№2), который имеет две спирали с сопротивлением (0,23 и 0,82 Ом). При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).Режим "А" на контроллере САУО в зависимости от разности температуры воздуха в салоне и датчика температуры в блоке САУО регулирует скорость вращения вентилятора (скорость меняется при разнице больше 5C между датчиками). Режим "А" на перемещение заслонки не влияет.В крайних положениях температуры "MIN" и "MAX" на блоке САУО заслонка отопителя должна ездить независимо от показаний потолочного датчика.
Как определить причину, почему не работает печка ВАЗ 2110
Проблемы с печкой могут быть из-за отсутствия охлаждающей жидкости в Системе Охлаждения Двигателя (СОД):Нужно проверить уровень тосола/антифриза в расширительном бачке. Проверить, чтобы эта система не была засорена и нормаьлно функционировала.Если плохо работает печка, то причина может быть и в радиаторе отопителя:Нужно убедиться, что радиатор печки горячий. Возможно причина в воздушной пробке, для ее устранения нужно заехать передними колесами на возвышенность и пару минут дать поработать двигателю на средних оборотах. Если не получается, то воспользуйтесь инструкцией из этой статьи. Проверить радиатор отопителя на протекания, если необходимо то заменить его.Если на десятке слабо дует печка, тогда скорее всего нужно просто заменить фильтр салона.А для того, чтобы фильтр салона прослужил дольше можно установить защиту на воздухозаборник.Если радиатор печки исправный, тогда причина неисправности работы печки может быть:
  1. В контроллере САУО (инструкция по ремонту блока управления САУО)
  2. В датчике салона воздуха на потолке
  3. В микромоторедукторе (в моторчике, либо в датчике положения вала)
  4. В заслонке отопителя (либо в креплении ее к рычагу ММР)
Возможные варианты решения:

xn--2111-43da1a8c.xn--p1ai

Ремонт блока управления печкой ВАЗ 2110

Болезнь десятки - частые проблемы с печкой и одной из них является не правильная работа блока САУО. Наверняка сами сталкивались или встречали в интернете о проблемах, когда не работает N-я скорость печки ВАЗ 2110. Рассмотрим, каким образом можно отремонтировать блок управления отопителем.

Проверка САУО

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питанияРаспиновка САУО:В САУО поступает информация от:
  • – датчика температуры воздуха в салоне (№6), который встроен малогабаритный вентилятор.
  • – ММР (микромоторедутора) (№9), информация о положении заслонки отопителя.
Управление заслонкой: На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.Управление скоростью вентилятора: для получения малой частоты вращения (все, кроме последней) служит дополнительный резистор (№2), который имеет две спирали с сопротивлением (0,23 и 0,82 Ом). При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).Если рукоятка переключателя режимов работы вентилятора находится в положении А, то контроллер управляет также частотой вращения вентилятора в зависимости от разности температуры воздуха в салоне и задатчика температуры.

Регулировка САУО

Расположите обычный ртутный термометр возле датчика температуры на потолке. Включите контроллер отопителя и установите рукоятку управления вентилятором в положение "А", а задатчиком температуры на 2С выше температуры воздуха в салоне. Если при закрытых дверях и окнах после 15мин в салоне температура не будет соответствовать заданной, тогда блок управления печкой следует отрегулировать.Для регулировки следует вытащить блок САУО из гнезда и вращать регулятор на левой стороне контроллера:

  1. повернуть по часовой стрелке для увеличения температуры.
  2. повернуть против часовой стрелки для уменьшения.

Снова проверьте работу системы отопления, повторив указанные выше операции.

xn--2111-43da1a8c.xn--p1ai

www.allanda-auto.ru

Смотрите также

  • Ваз 2114 дополнительный глушитель
  • Как перебрать стартер на ваз 2114
  • Как увеличить клиренс на ваз 2110
  • Ваз 2114 натянуть сцепление на ваз
  • Как отключить сигналку на ваз 2114
  • Как перемкнуть стартер на ваз 2114
  • Отопление салона ваз 2115 инжектор
  • Сопротивление вв проводов ваз 2114
  • Ваз 2110 провалилась педаль тормоза
  • Ваз 2115 где находится иммобилайзер
  • Иммобилайзер как обойти на ваз 2110

Источник: http://ncpauto.ru/vopros_otvet/vaz_2110_remont_ventilyatora_pechki.html


Рекомендуем посмотреть ещё:


Закрыть ... [X]

Печка 2110, устройство и ремонт системы отопления ВАЗ 2110 своими руками Военная одежда в ювао

Вентилятор ваз 2110 ремонт своими руками Печка ВАЗ 2110 : причины ремонта, устранение неисправности, доработка
Вентилятор ваз 2110 ремонт своими руками Ремонт печки (заслонки, вентилятора ) на ВАЗ 2110 - Видео инструкция
Вентилятор ваз 2110 ремонт своими руками Как сделать принудительное включение вентилятора ваз 2110, 2111, 2112
Вентилятор ваз 2110 ремонт своими руками Замена вентилятора на печке ваз 2110 своими руками MasteraVAZa
Вентилятор ваз 2110 ремонт своими руками Система отопления и вентиляции. ВАЗ 2110, 2111, 2112 (Жигули)
Вентилятор ваз 2110 ремонт своими руками Основные неисправности печки ВАЗ -2110 и их устранение
Вентилятор ваз 2110 ремонт своими руками Ремонт печки ВАЗ 2110 своими руками
Вентилятор ваз 2110 ремонт своими руками Ваз 2110 ремонт вентилятора печки
Вентилятор ваз 2110 ремонт своими руками Видео о ремонте печки ВАЗ 2110
10 праздничных причесок для вашей дочки Материнство Анекдоты про Дональда Трампа Все салоны красоты и спа в Лобне - рейтинги, фотографии Здесь найдется все! Изготовление Рун и Рунических талисманов своими руками Как избавиться от прыща за один день Катюшки Лобня ВКонтакте Муниципальное автономное дошкольное

ШОКИРУЮЩИЕ НОВОСТИ
