Электрическая проводка – незаменимый элемент каждого жилого и нежилого помещения. Ранее для электропроводки использовались по большей части алюминиевые провода, потому как медные считались достаточно дорогим материалом. Однако достоинства медных проводов перед алюминиевыми сделали медную проводку более востребованным элементом для транспортировки электричества в жилой дом. Сварочный аппарат для сварки проводов – полезное устройство для создания качественных скруток медной проводки.

Ustrojstvodljaprovodov

Коротко о главном

Не следует путать обыкновенный сварочный аппарат для сопряжения металлических деталей и конструкций и сварочный аппарат, предназначенный для сварки медных проводов, поскольку использование для реализации рассматриваемых целей первого устройства становится практически невозможным ввиду нескольких весомых причин, среди которых наиболее проблемной причиной является значительный вес. Стоит отметить, что сварочный аппарат можно пробрести в готовом виде, но и произвести самостоятельно.

Устройство для сварки скруток ТС-700

Одним из наиболее востребованных современных устройств на отечественных просторах считается сварочный аппарат ТС-700, отличающийся огромным удобством в использовании, малыми размерами и весом.

Описание оборудования

Рассматриваемый сварочный аппарат предназначается для сварки медных жил. Стоит отметить, что данный аппарат подходит для сварки медных проводов сечением не более 20 кв. мм., что по-настоящему поражает воображение. Благодаря устройству становится возможным создание качественных скреплений проводов в любом помещении.

Прибор для сварки проводов практически необходим для профессиональной деятельность электрика, так как в соответствии с новыми стандартами все создаваемые в общественных и жилых помещениях скрутки в распределительных коробках должны свариваться.

Технические характеристики:

  • Габариты устройства для сварки – 200х188х66 миллиметров;
  • Масса установки – 4 килограмма;
  • Потребляемая мощность – 1,3 кВт;
  • Напряжение питающей сети – 220В (+15:-15%);
  • Частота питающей сети — 50 Гц;
  • Комплект устройства – сварочный кабель, электроды, сетевой кабель, сумка переносная, защитные очки, инструкция.

Технология соединения

Сварочный аппарат, предназначенный для сварки проводов в распределительных коробках и щитках, имеет достаточно простую технологию соединения материалов. Сопряжение медных элементов производится путем применения специализированных угольных приспособление для намотки катушек своими руками электродов с медным покрытием.

Основной параметр сварки проводов – сварочный ток, напрямую зависит от числа и площади сечения соединяемых проводов. Во время сварки проводов стоит обращать внимание на то, что для оптимальной и результативной работы оборудования сварочный уголек не должен прилипать в процессе работы, а электрическая дуга располагает устойчивостью.

На практике обуздание данного оборудования происходит достаточно быстро, в результате чего прилипание электрода к месту соединения происходить не будет. Для создания качественного сопряжение скруток в коробке или щитке необходимо знать, что на кончиках каждой соединяемой скрутки должно образоваться похожее на каплю окончание.

Как выбирать оборудования?

Основными достоинствами, которыми располагает сварочный аппарат для сопряжения медных проводов, является его невысокая стоимость и компактность. Для этих целей может быть использован обыкновенный понижающий трансформатор, мощность которого составляет более полкиловатта, а напряжение вторичной обмотки будет достаточным для удачного розжига электрической дуги.

Факторы, определяющие выбор оборудования:

  • Стабильность горения дуги во время сварки;
  • Широкий диапазон рабочих токов;
  • Возможность плавного регулирования тока сварки;
  • Незначительные габариты установки;
  • Малая масса.

Как сделать устройство самостоятельно?

Сделать сварочный аппарат, который будет успешно работа над созданием качественной электрической приводки, вполне возможно и самостоятельно, если Вы по каким-либо причинам не имеет возможности или просто не желаете приобретать готовое приспособление. Устройство для сварки проводов состоит из нескольких важных элементов: трансформатора понижающего, плоскогубцев (пассатижей), держателя угольного электрода с угольной щеткой, а также гибкого провода, сетевого шнура.

Характеристики:

  • Мощность устройства – 360 Вт;
  • Напряжение питающей сети – 220В;
  • Частота сети – 50 Гц;
  • Напряжение вторичной обмотки – 24В;
  • Площадь сечения соединяемой скрутки составляет до 10 кв. мм.;
  • Параметры проводов: первичной обмотки – стандартный, вторичной обмотки – АПВ площадью сечения 16 кв. мм;
  • Число витков вторичной обмотки в одной катушке – 30;
  • Площадь сечения провода сварки – 10 кв. мм.

Инструменты и материалы:

  • Сварочный трансформатор мощностью в пределах 400 Вт;
  • Гибкий повод – ПВ-3 сечением 10 кв. мм., и длиной 7 метров;
  • Угольная щетка 20х30х40 мм. с похожими размерами;
  • Шина для намотки катушек, либо провод АПВ, ПВ, 16 кв. мм;
  • Рукоятка для молотка;
  • Сетевой шнур с вилкой длиной 3 метра;
  • Наконечники с кольцом сечением 10 кв. мм. – 3 штуки;
  • Пассатижи – 1 шт.

Порядок работы:

  1. Сначала понадобится сварочный трансформатор с первичной обмоткой на напряжение 220В;
  2. Например, выбираем ОСМ 0,4, либо со старого лампового телевизора на 360 Вт;
  3. Далее аккуратно разбираем и маркируем в том случае, если трансформатор U-образный. Маркировать нужно для того, чтобы не спутать ничего при сборке сердечника;
  4. Следующим образом нужно снять катушку, после чего смотать все вторичные обмотки;
  5. Первичная обмотка дополнительно изолируется;

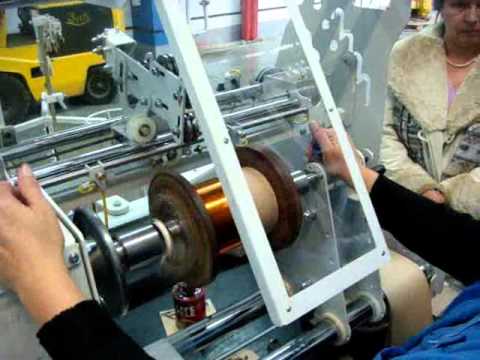

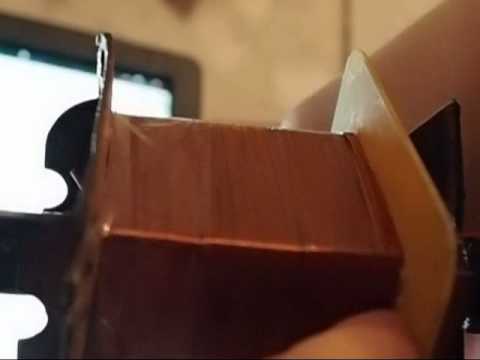

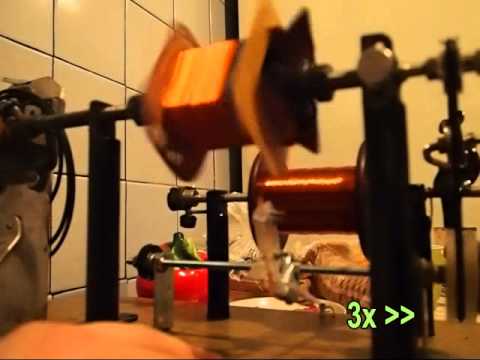

  6. Сверху первичной обмотки наматываем плотно виток к витку, после чего мотаем вторичную обмотку;
  7. Альтернативой шины может послужить провод АПВ площадью сечения 16 кв. мм., который наматывается до полного заполнения окна. Если две катушки, вторая прижимается аналогичным действиям, что и первая;
  8. Изоляционный слой наматывается поверх вторичной обмотки по желанию;
  9. На концах вторичных обмоток выполняется кольцо диаметром 6 миллиметров, необходимое для подключения рабочего провода;
  10. Как только катушки готовы, можно считать трансформатор готовым;
  11. Теперь надо взять гибкий повод ПВ-3 сечением 10 кв. мм и длиной 7 метров, после чего разрезать его пополам;
  12. Одни концы запаиваются наконечниками с кольцом;
  13. Провода свиваются, а на рукоятку для молотка прикрепить угольную щетку, используя саморез;
  14. Выводы щетки скручиваются с защищенным концом провода;
  15. Ко второму концу необходимо подключить пассатижи, просверли и, нарезав резьбу в одной из губок;
  16. Сварочный провод запаивается наконечником, после чего подключается к пассатижам;
  17. Рабочий провод и сетевой кабель с вилкой подключается к трансформатору;
  18. Берется запасная щетка в плоскогубцы, заваривается скрутка щетки, либо провода.

Благодаря незначительным усилиям можно добиться отличного результата, получив хороший аппарат для сварки скруток, сделанный своими руками. Однако можно приобрести и готовый аппарат. Выбор остается за Вами.
